Nomenclatura del ECG

Identificación de trastornos de conducción mediante ECG

Profesionales Médicos

Los artículos de Referencia Profesional están diseñados para ser utilizados por profesionales de la salud. Están escritos por médicos del Reino Unido y se basan en evidencia de investigación, así como en guías del Reino Unido y Europa. Puede encontrar el Electrocardiograma artículo más útil, o uno de nuestros otros artículos de salud.

Vea también el separado ECG Un Enfoque Metódico, Identificación de Arritmias mediante ECG, Taquicardia supraventricular en adultos, Taquicardia supraventricular pediátrica, Taquicardias Ventriculares, Taquicardias de Complejo Estrecho y Taquicardias de Complejo Ancho artículos.

El marcapasos y los sistemas de conducción del corazón - correlaciones del electrocardiograma

  • Cada ciclo eléctrico cardíaco normal comienza con la generación de una despolarización regular en un área especializada de tejido cardíaco en la pared auricular derecha, conocida como el nodo sinoauricular (SA).

  • El impulso eléctrico se propaga desde aquí como una onda de despolarización que provoca la contracción auricular. Esto corresponde con la onda P del electrocardiograma (ECG).

  • El proceso de propagación del impulso eléctrico desde el nodo SA hasta el miocardio corresponde con el intervalo P-R del ECG. La propagación de la conducción es la siguiente:

    • La onda despolarizante alcanza el nodo auriculoventricular (AV) en la unión AV, donde el impulso eléctrico se conduce más lentamente por otra área especializada de tejido cardíaco.

    • Desde aquí, la onda de despolarización se conduce rápidamente a través de un haz especializado de tejido en el tabique interventricular, conocido como el haz de His.

    • Este haz se divide en su recorrido en el tabique en las ramas derecha e izquierda que conducen el impulso eléctrico al miocardio ventricular derecho e izquierdo, respectivamente.

  • Una red nebulosa de fibras conductoras más pequeñas conocidas como fibras de Purkinje distribuye el impulso eléctrico, desde los haces, a través de los tejidos miocárdicos, causando la sístole ventricular.

  • La propagación de la onda de despolarización a través del miocardio y la consecuente activación ventricular corresponde con el complejo QRS del ECG.

  • La onda T que sigue al complejo QRS representa la repolarización del miocardio ventricular, preparándose para el próximo latido del corazón.

Anomalías de la conducción auriculoventricular

Nomenclatura del ECG

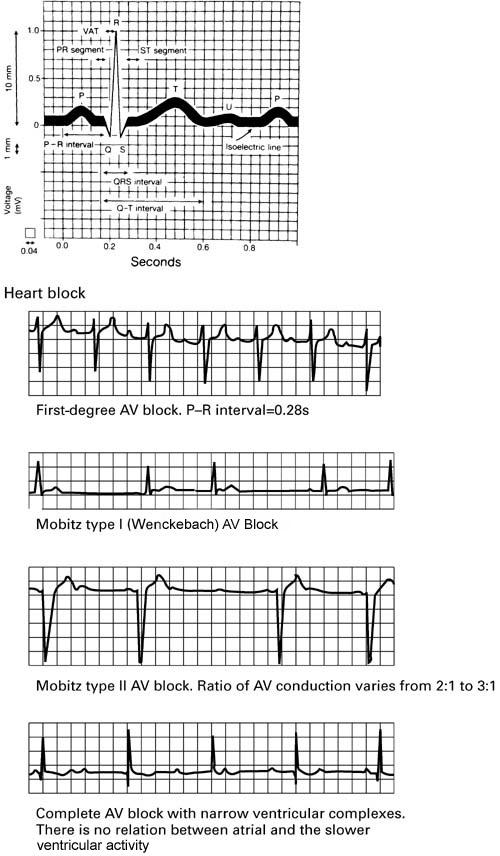

NOMENCLATURA DEL ECG

Bloqueo cardíaco de primer grado

  • El bloqueo AV de primer grado se define como un intervalo PR superior a 0.2 segundos1 . Cada activación auricular conduce a una activación ventricular con una correspondencia de 1:1.

  • Puede deberse a una alteración anatómica o funcional en el sistema de conducción y puede producir una condición clínica similar a la del síndrome del marcapasos cuando el intervalo PR es mayor de 0.3 segundos2 .

  • Es una condición relativamente común con una prevalencia de aproximadamente el 7%3 . También se encuentra comúnmente en atletas altamente entrenados con tono cardiovagal supranormal. Por lo general, es asintomático y a menudo se descubre incidentalmente en un ECG. Las posibles causas patológicas se enumeran a continuación:

  • La condición generalmente no requiere investigación o tratamiento si es asintomática, particularmente en personas jóvenes y saludables. Si hay razones para sospechar una alteración metabólica, podría valer la pena verificar los U&E. Si el paciente ha experimentado síntomas cardíacos o hay razones para sospechar una enfermedad coronaria oculta, entonces una derivación cardiológica puede ser apropiada. Los ECG de seguimiento anuales pueden usarse para monitorear la progresión del bloqueo cardíaco si se sospecha una causa patológica, o si el paciente está tomando medicación que bloquea el nodo AV.

  • El bloqueo cardíaco de primer grado es una contraindicación relativa para el uso de medicamentos que pueden retrasar la conducción nodal AV (como los mencionados anteriormente) y deben usarse con precaución en este escenario y preferiblemente bajo supervisión especializada.

  • Riesgos aumentados de fibrilación auricular, implantación de marcapasos y se ha encontrado mortalidad por todas las causas6 .

Bloqueo cardíaco de segundo grado

Esta es una prolongación del intervalo P-R con fallo intermitente en la conducción de los impulsos auriculares a los ventrículos, causando latidos 'perdidos'. Generalmente se asocia con patología cardíaca. Hay dos tipos7 :

Bloqueo AV de tipo I de Mobitz (también conocido como bloqueo/fenómeno de Wenckebach)

  • Hay una prolongación progresiva del intervalo P-R después de cada impulso auricular, hasta que un impulso auricular no logra ser conducido a los ventrículos.

  • Un impulso ventricular es 'omitido' y, después de esto, la conducción AV se recupera a su nivel óptimo basal y el ciclo se repite.

  • Los incrementos en la conducción nodal AV suelen ser mayores al inicio de la secuencia de Wenckebach, lo que lleva al hallazgo paradójico de que, a medida que la secuencia avanza hacia el latido 'omitido', los complejos QRS en realidad se acercan más entre sí.

  • A veces, la onda P no conducida puede verse superpuesta a la onda T del latido anterior, haciendo que parezca más grande o bifásica.

  • El trazado del ECG no comenzará necesariamente con el intervalo P-R más corto (como ocurre en la mayoría de las ilustraciones de libros de texto del fenómeno), por lo que puede ser necesario un trazado largo y una interpretación cuidadosa para ver el patrón característico8 .

  • La condición suele deberse a una conducción nodal AV deteriorada, por lo que los complejos QRS tienden a tener un ancho normal.

Bloqueo AV de Mobitz tipo II

  • Hay un fallo intermitente en la conducción de los impulsos auriculares hacia los ventrículos sin un alargamiento progresivo del intervalo P-R, por lo tanto, el intervalo P-R de los latidos conducidos es constante7 .

  • Puede haber un patrón regular en el número de impulsos auriculares que realmente conducen a la activación ventricular - por ejemplo, cada segundo o tercer impulso auricular puede 'pasar', denominado bloqueo 2:1 y 3:1 respectivamente.

  • No todos los casos de bloqueo AV de Mobitz tipo II tienen esta relación regular y la proporción entre los impulsos conducidos y no conducidos puede variar.

  • Las ondas P no conducidas pueden ser difíciles de ver si están superpuestas a la onda T precedente8 .

  • Generalmente debido a una conducción alterada en el haz de His o en las ramas del haz, por lo que los complejos QRS tienden a ser más anchos de lo normal.

Si el bloqueo de tipo I se debe a una enfermedad del nodo AV, entonces suele ser relativamente benigno y no progresivo, con un buen pronóstico a largo plazo.

El bloqueo de tipo I causado por anomalías de His-Purkinje (un subgrupo inusual) es probable que progrese a un bloqueo cardíaco completo. El bloqueo de tipo II a menudo progresa a un bloqueo cardíaco completo y, por lo tanto, tiene un peor pronóstico. El bloqueo de tipo II puede causar síntomas en forma de ataques de Stokes-Adams, donde los episodios de síncope son causados por una desaceleración significativa de la frecuencia ventricular.

Las posibles causas incluyen9 :

  • Medicamentos - digoxina, betabloqueantes, bloqueadores de canales de calcio y otros antiarrítmicos.

  • Anomalías estructurales del corazón - por ejemplo, anomalías congénitas (y su corrección quirúrgica) y enfermedad valvular cardíaca (especialmente estenosis aórtica y después del reemplazo de la válvula aórtica). Alrededor del 3% de los pacientes con enfermedad cardíaca estructural subyacente desarrollan alguna forma de bloqueo de segundo grado.

  • Fibrosis idiopática relacionada con la edad de la matriz cardíaca.

  • Enfermedad coronaria y infarto de miocardio.

  • Enfermedades cardíacas inflamatorias como LES, espondilitis anquilosante, artritis reactiva, dermatomiositis, artritis reumatoide, esclerodermia, endocarditis, miocarditis, enfermedad de Lyme y fiebre reumática.

  • Infiltración cardíaca causada por tumor, leucemia, amiloidosis, hemocromatosis y sarcoidosis.

  • Trastornos endocrinos y metabólicos como la hipercalemia, la hipermagnesemia y la enfermedad de Addison.

  • Trastornos del miocardio, causados por cardiomiopatías y distrofias musculares.

  • Los casos familiares suelen heredarse de manera autosómica dominante10 .

  • Hay casos de bloqueo de segundo grado en atletas altamente entrenados que mejoran con el ejercicio; rara vez causa síntomas.

Los pacientes con bloqueo AV de segundo grado deben ser remitidos para una evaluación cardiológica (después de ajustar la dosis o suspender cualquier medicamento causante), donde se pueden realizar investigaciones más detalladas como el monitoreo de ECG de 24 horas, estudios electrofisiológicos, imágenes cardíacas y cateterismo cardíaco.

Los pacientes con síntomas agudos y bajas frecuencias ventriculares pueden ser tratados con atropina y/o la inserción de un marcapasos temporal. Puede ser necesario el tratamiento mediante la inserción de un marcapasos cardíaco permanente, especialmente para el bloqueo AV de tipo Mobitz II11 .

Bloqueo cardíaco de tercer grado o completo (CHB)

Esto ocurre cuando hay una falla completa en la transmisión de los impulsos auriculares a los ventrículos. Las ondas P ocurrirán regularmente, generalmente a una frecuencia de alrededor de 75 latidos por minuto (lpm). Están completamente desconectadas del ritmo de los complejos QRS9 . El BCC congénito está muy fuertemente asociado con los anticuerpos anti-Ro encontrados en el LES12 .

El bloqueo AV de tercer grado puede ocurrir en el nodo AV o infra-nodalmente en el sistema de His-Purkinje.

  • En el bloqueo nodal, el nuevo marcapasos distal subsidiario surgirá por encima, o en el haz de His:

    • A menos que haya un bloqueo de rama acompañante, los complejos QRS en tales casos serán estrechos.

    • Estos marcapasos normalmente disparan de manera confiable y a una velocidad razonablemente rápida (aproximadamente 45-60 latidos por minuto). Aumentan su ritmo en respuesta al ejercicio y a la atropina.

    • Los pacientes con este tipo de BAV pueden permanecer asintomáticos durante períodos apreciables de tiempo y suelen estar hemodinámicamente estables. Pueden experimentar síntomas leves o inespecíficos, como fatiga, mareos, tolerancia reducida al ejercicio, malestar en el pecho y palpitaciones.

  • Los bloqueos AV que ocurren en o por debajo del haz de His generalmente tienen un marcapasos subsidiario en las ramas del haz derecho o izquierdo:

    • Estos marcapasos producen complejos QRS anchos y suelen ser lentos (<45 lpm).

    • Los pacientes con este tipo de BAV suelen estar comprometidos hemodinámicamente y presentar síntomas evidentes. Los síntomas comunes incluyen síncope, confusión, disnea, dolor torácico severo o descompensación de una insuficiencia cardíaca preexistente. Puede ocurrir muerte súbita.

El bloqueo AV completo puede coexistir con casos de fibrilación auricular o aleteo donde no hay ondas P. El término Disociación AV debería reservarse para casos donde la frecuencia de escape ventricular es más rápida que la frecuencia auricular. Debe distinguirse de los tipos más comunes de bloqueo AV de tercer grado. A veces, en este escenario, el impulso auricular ocasional se disparará en el momento justo para 'capturar' los ventrículos a través del nodo AV antes de la próxima descarga del marcapasos de escape, causando una activación ventricular prematura. Esto se denomina Disociación AV con latidos de captura. Puede ocurrir durante un infarto agudo de miocardio o trombólisis y generalmente no requiere la inserción de un marcapasos en un paciente hemodinámicamente estable (lo cual es la 'norma' para esta situación)8 .

El bloqueo cardíaco completo (CHB) puede ocurrir como una progresión del bloqueo cardíaco de segundo grado, o de manera aguda, particularmente después de un infarto de miocardio; por lo tanto, sus condiciones causantes son las enumeradas anteriormente para el bloqueo cardíaco de segundo grado. Se trata de manera aguda con atropina y la inserción de un marcapasos temporal si es necesario. El CHB es la indicación más común en el ECG para la inserción de un marcapasos permanente13 .

Conducción AV anormalmente rápida

Esto ocurre como parte del Síndrome de Wolff-Parkinson-White, uno de los síndromes de preexcitación ventricular. Siga el enlace para obtener información detallada.

Anomalías de la conducción del haz de rama

El haz de His se divide en ramas del haz izquierda y derecha. La rama del haz izquierda se subdivide aún más en los hemifascículos anterior y posterior. La conducción anormal a través de los haces o hemifascículos causa un alargamiento característico del complejo QRS y puede causar anomalías en los ejes de los complejos QRS en las derivaciones precordiales (V1-V6), o en las derivaciones de las extremidades (I, II, aVF, III, aVR y aVL).

La interpretación del eje cardíaco requiere una comprensión del sistema de referencia hexaxial, donde la actividad en las diversas derivaciones de las extremidades refleja la dirección del impulso eléctrico en el plano frontal (es decir, mirando el cuerpo desde el frente). Consulte el diagrama a continuación para obtener más información sobre la comprensión del eje de conducción cardíaca.

En el bloqueo completo de rama, el complejo QRS se prolonga a >0.12 segundos (tres cuadros pequeños). En el bloqueo parcial de rama, la duración del QRS es de 0.10-0.11 segundos, pero las desviaciones características del eje y las anomalías en el patrón de ondas aún se observan en las derivaciones relevantes.

El sistema de referencia hexaxial utilizado para describir el eje cardíaco medio en el plano frontal

El sistema de referencia hexaxial

Eje del ECG

Bloqueo de rama izquierda (LBBB) - ver diagrama abajo

El tabique interventricular normalmente es activado por la rama izquierda del haz de His. Cuando su conducción se ralentiza, el tabique se activa 'al revés' por impulsos de la rama derecha del haz de His. Esto tiene las siguientes consecuencias eléctricas:

  • Un complejo QRS prolongado.

  • Reemplazo de la habitual onda Q pequeña en las derivaciones ventriculares izquierdas (V5, V6, I y aVL) por una onda R positiva grande y prolongada.

  • Ondas R secundarias en las derivaciones ventriculares izquierdas, causando un patrón en forma de M en las derivaciones I y V4, V5 o V6.

  • Se puede observar desviación del eje a la izquierda.

Bloqueo de rama derecha (BRD) - ver diagrama abajo

La activación del ventrículo derecho se retrasa y la conducción lenta de los ventrículos izquierdo a derecho resulta en:

  • Un complejo QRS prolongado.

  • Una onda R secundaria en derivaciones orientadas al ventrículo derecho (V1 y V2) - dando un complejo ventricular en forma de M en estas derivaciones.

  • La inversión de la onda T puede observarse en las derivaciones V1 y V2.

  • Se observa una onda S profunda y arrastrada en las derivaciones I y V6.

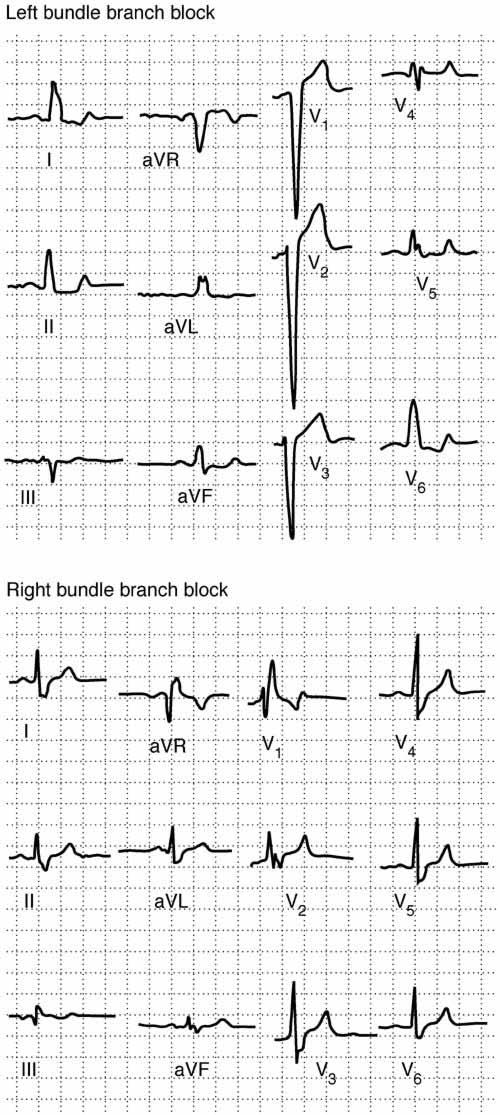

Ejemplos de BCRI y BCRD14

Bloqueo de rama derecha e izquierda

BLOQUEO DE RAMA DERECHA E IZQUIERDA

Bloqueo fascicular (o hemibloqueo) anterior izquierdo - ver diagrama abajo

  • Desviación del eje izquierdo (generalmente entre −45° y −90°).

  • Pequeña onda R inicial en las derivaciones II y aVF.

  • No se identifica ninguna otra causa para la desviación del eje izquierdo.

Bloqueo fascicular (o hemibloqueo) posterior izquierdo

  • Desviación del eje derecho (eje medio del plano frontal en sentido horario hasta 90°).

  • No se identifica ninguna otra causa de desviación del eje derecho, como hipertrofia/esfuerzo del ventrículo derecho o paciente joven y delgado.

Bloqueo bifascicular - ver diagrama abajo

  • El bloqueo bifascicular es la combinación de bloqueo de rama derecha (RBBB) con bloqueo fascicular anterior izquierdo o bloqueo fascicular posterior izquierdo.

  • El bloqueo de rama derecha con bloqueo fascicular anterior izquierdo es el más común de los dos patrones.

  • El ECG mostrará características de BRD más desviación del eje a la izquierda o a la derecha, dependiendo de cuál de los bloqueos fasciculares esté presente.

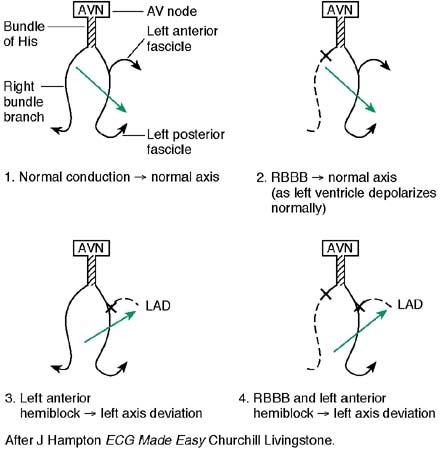

Diagrama esquemático para ayudar a comprender las desviaciones del eje que ocurren en el bloqueo fascicular

EJE DEL ECG Y DEFECTOS DE CONDUCCIÓN

EJE DEL ECG Y DEFECTOS DE CONDUCCIÓN
